电力线载波采集设备在光伏发电系统中的应用

说明

在光伏发电行业中，由于电力线载波技术具有信号传输稳定，即插即用的特点，使用深圳迈进科技研发的IMA-E320/321数据采集设备，可以方便现场安装和施工，无须另外铺设RS485总线或GPRS无线模组，直接通过电力线即可以将光伏逆变器所需监控数据上传到管理中心。同时，由于电力线载波的传输带宽可以达到100k甚至更宽，在信号采集及时性相比RS485和GPRS有大幅提高。另外，如果采用我司宽带电力线载波技术的IMA-E120/E121的采集设备，还可以将现场的温湿度，气压，甚至摄像头视频信号同时采集到管理中心，实现真正的光伏发电系统全方位数据采集监测功能。另外，我司PLC采集设备也可以提供透明串口方式，以便前期快速与现有产品集成。

系统框图

说明

智能充电桩随着新能源汽车的不断推广，得到越来越多的应用。运营维护需要将一些电桩相关的数据采集并上传，使用电力线载波方式可以方便布线和系统集成。

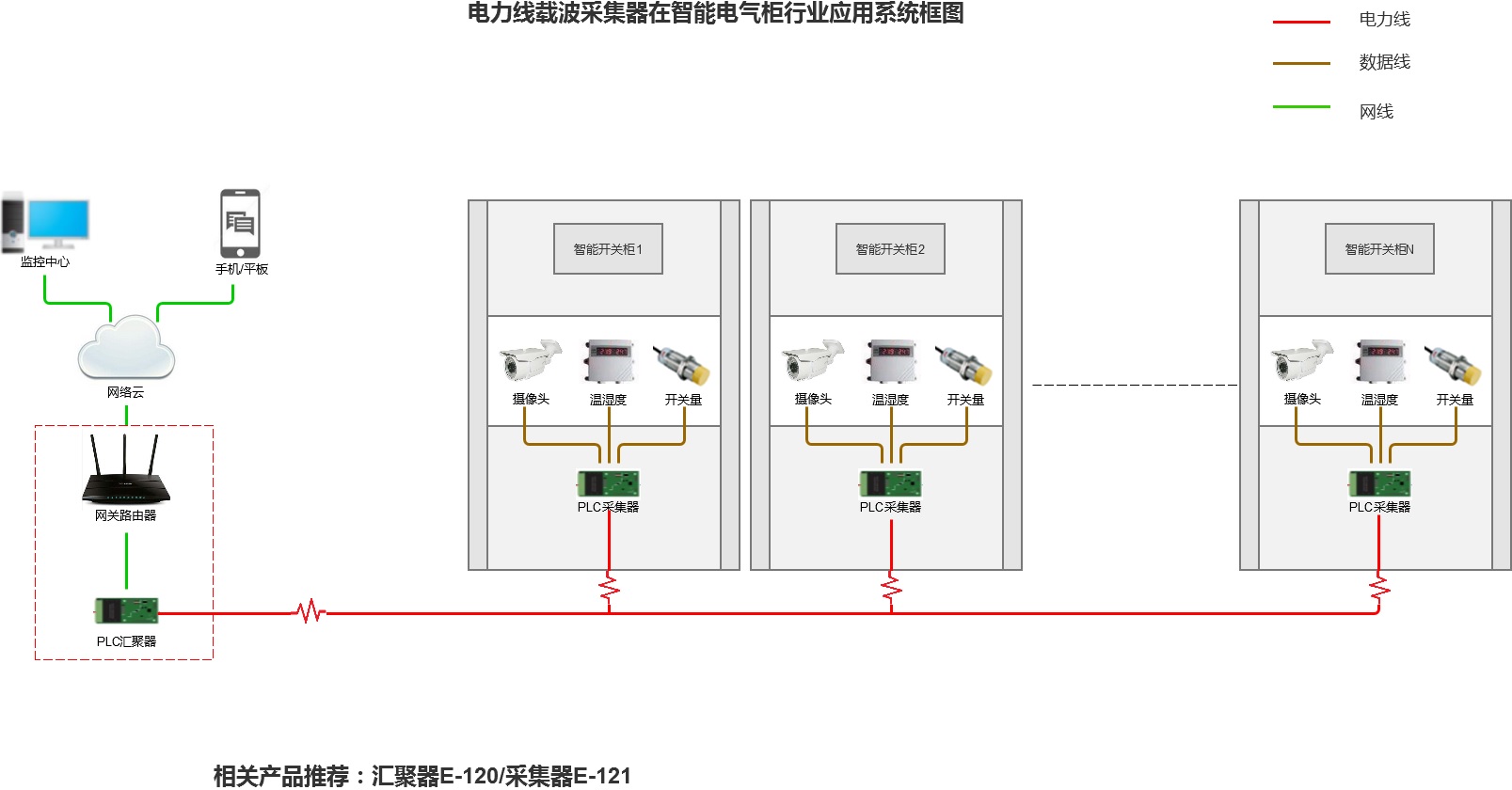

系统框图
