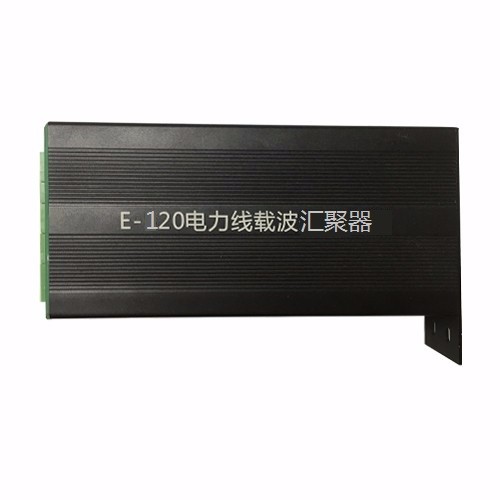

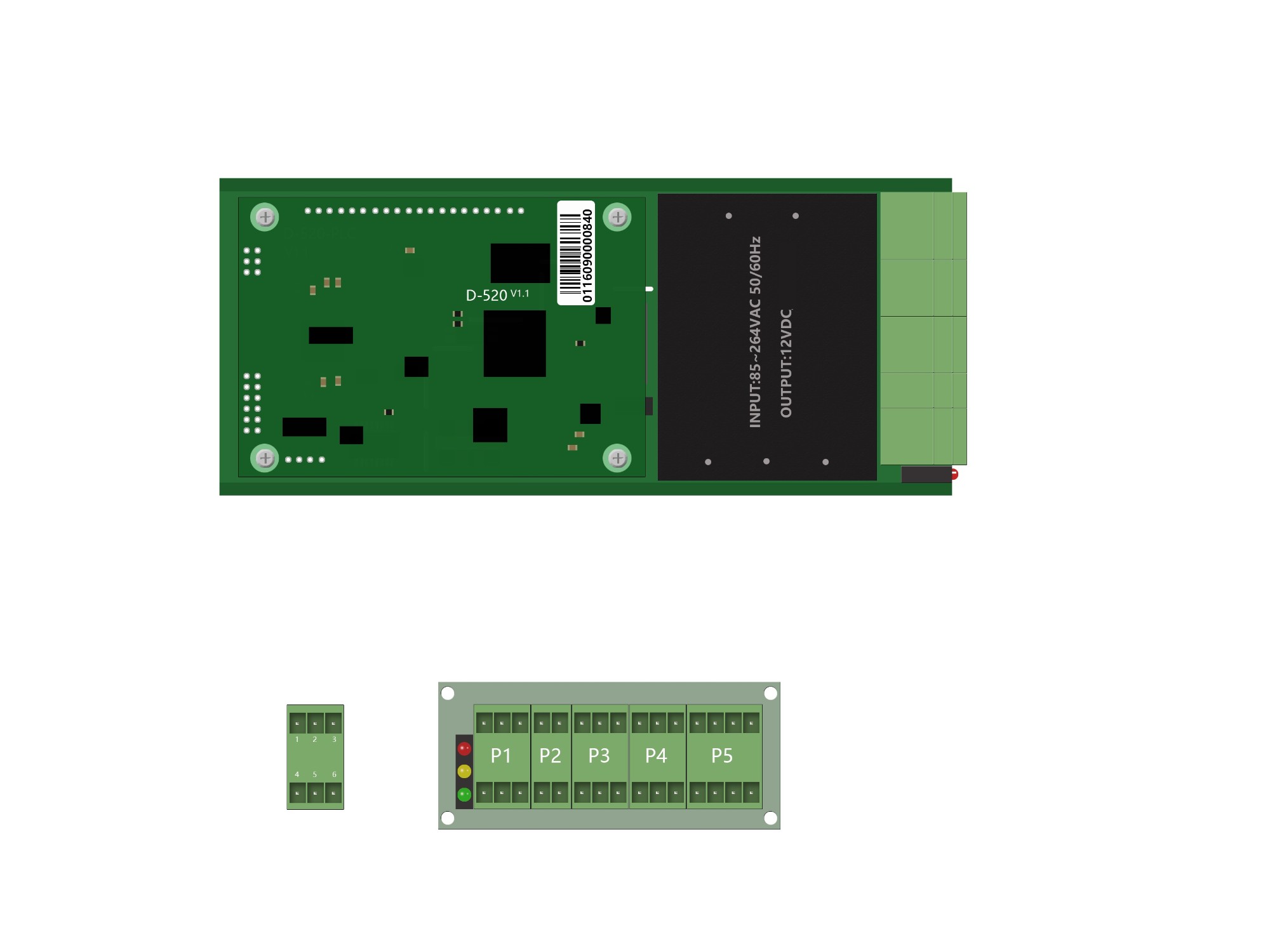

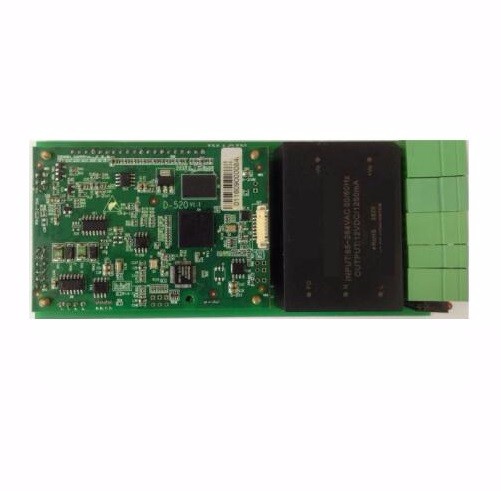

产品简介
E120设备是电力线载波的汇聚设备,也称局端设备,所有的E121电力线载波采集器(也称为终端设备)需要通过汇聚器将电力线载波传输信号转换为网络信号。
E120汇聚器采用最新的电力线载波芯片设计开发,物理层速度高达500Mbps,传输距离和带负载能力相比上一代芯片有大幅提高,1台E120最多支持64台E121组网。
主要特点
- 采用高通最新芯片设计,为目前世界上最小、性能最高且功耗最低的宽带电力线载波方案;
- 集成工业级宽电压输入电源模块,可支持DC12V/5V/3.3V等多种电压输出,无需外接其它电源,便于用户在现场安装其它需要使用直流供电的设备;
- 集成保护电路和滤波电路,有效防止雷击浪涌对设备的损坏,可靠性高,可应用于户外环境;
- 改进了整个模块的散热设计,使户外条件下的工作可靠性进一步提高;
- 内置电力线载波通讯链路监测和自动恢复电路,可保证设备长时间免维护工作;
- 有元器件均按工业级要求选型,产品经过严格的高温老化测试后出厂;
- 外部接口全部采用 3.5mm 板对线插座方式,连接可靠,方便用户现场安装;
- 提供完善的技术支持和售后服务,可以提供定制开发。
组网方式

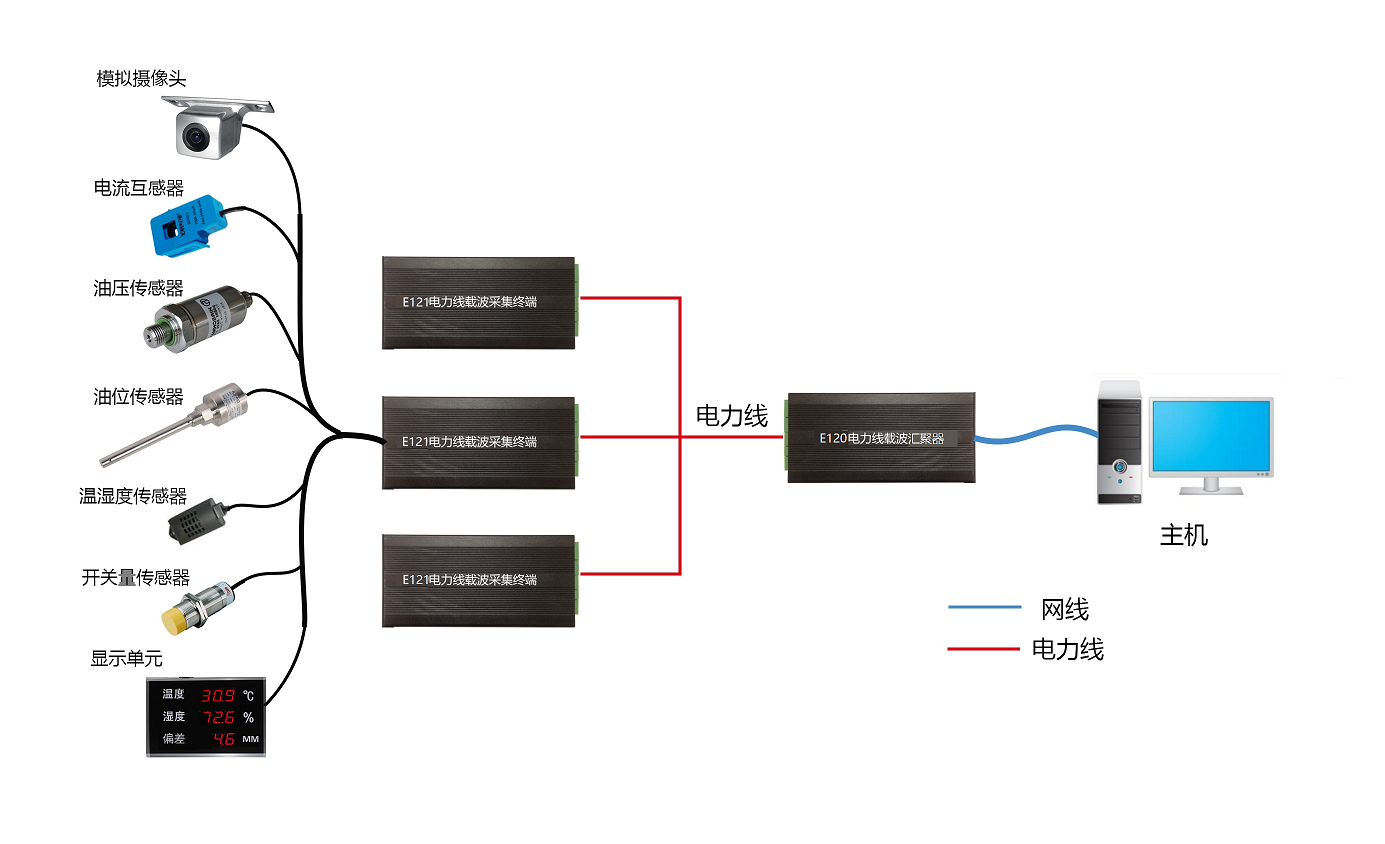

采用 E120-E121 电力线多媒体数据采集终端的组网示意图如下:
技术规格表
功能型号 | 子项 | IMA-E120 |
通讯 | 标准 | HomePlugAV,IEEE1901 |
物理层传输速率 | 500M(理论值) | |
TCP/IP有效传输速率 | 80M@100米,10M@400米(参见上述传输特性) | |
最大组网数量 | 1带64个终端 | |
分组规格 | 最多8个群组 | |
调制方式 | OFDM4096/1024/256/64/16/8 QAM,QPSK,BPSK和ROBO | |
传输频段 | 2 MHz至68 MHz | |
加密方式 | 128位AES加密与密钥管理 | |
通讯接口 | 电力线载波 PLC | |
通讯协议 | TCP/IP, IGMP | |
电源
|
输出 | 12V/5V/3.3V |
输入 | AC 85V~264V | |
功耗 | 工作状态 | 2W(视频实时编码+电力线传输,不含外设) |
待机 | <2W | |
使用环境 | 工作温度 | -40℃–+85℃ |
工作湿度 | 10%–90%无凝露 | |
尺寸 | 80mm* 180mm*30mm | |
防护 | 盐雾 | PCB三防漆工艺,防盐雾腐蚀 |
电源 | EN55022 classB 、浪涌4级(差模2KV) | |
振动 | TBD |
应用场景
E120-E121 电力线多媒体数据采集终端可广泛应用于铁路,港口,矿山,自动化生产线等多种场合。
